第6节 Haproxy介绍和多种安装方法

概述

lvs 四层代理，转发性能强

nginx 4层和7层，主要还是7层，且转发性能一般；nginx应该说是专业的web服务器。

HAproxy都行，都是高性能，还有WEB界面。

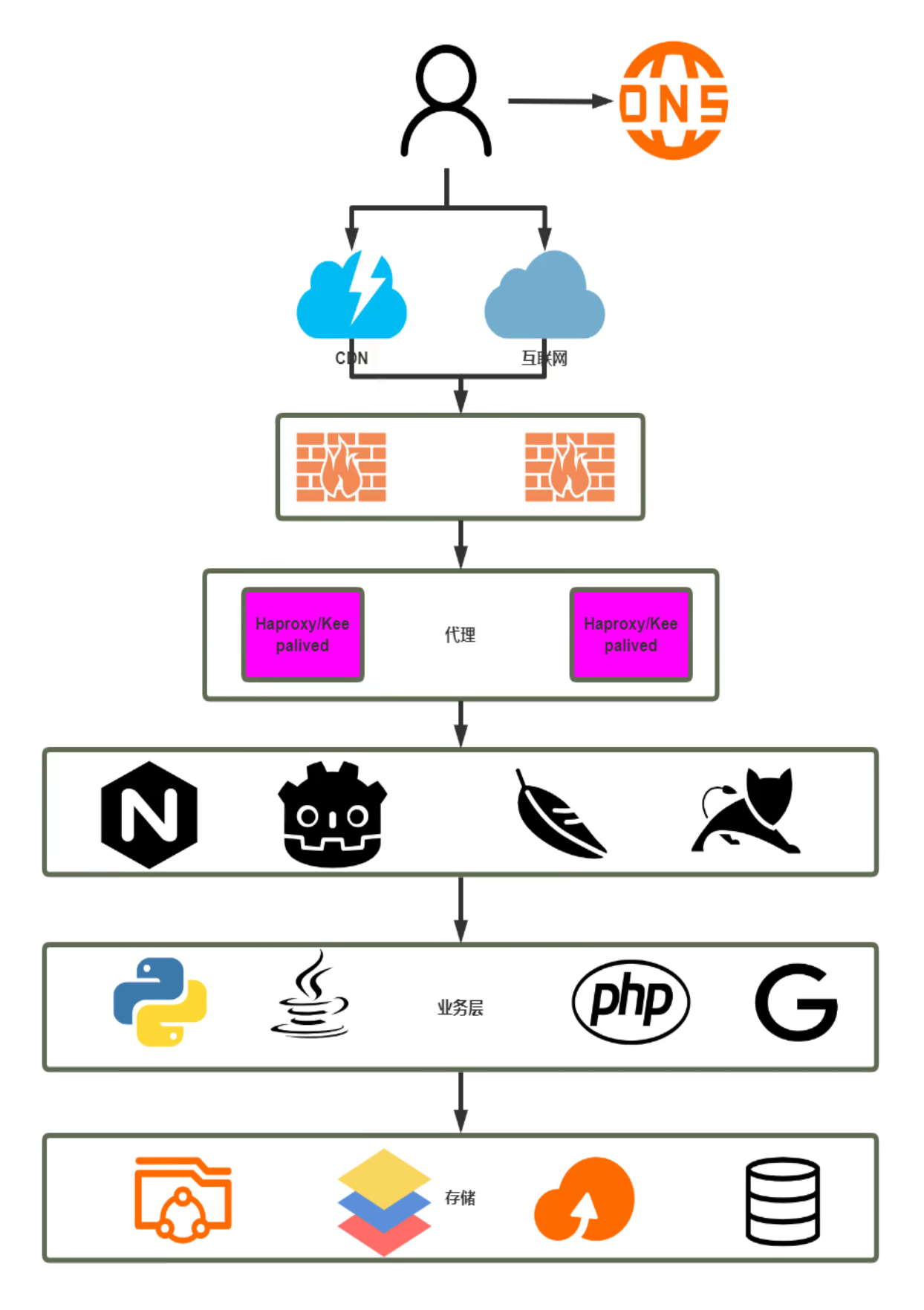

image-20240722092317002

HAproxy的HA还得靠keepalive那么HAproxy的HA是啥呢，是后端调度的冗余--是后端节点的HA调度。

HAProxy本身的HA还是用keepalive来做的。LVS的HA同样也是keepalive，nginx的ha也还是keepalive。

image-20240722094323381

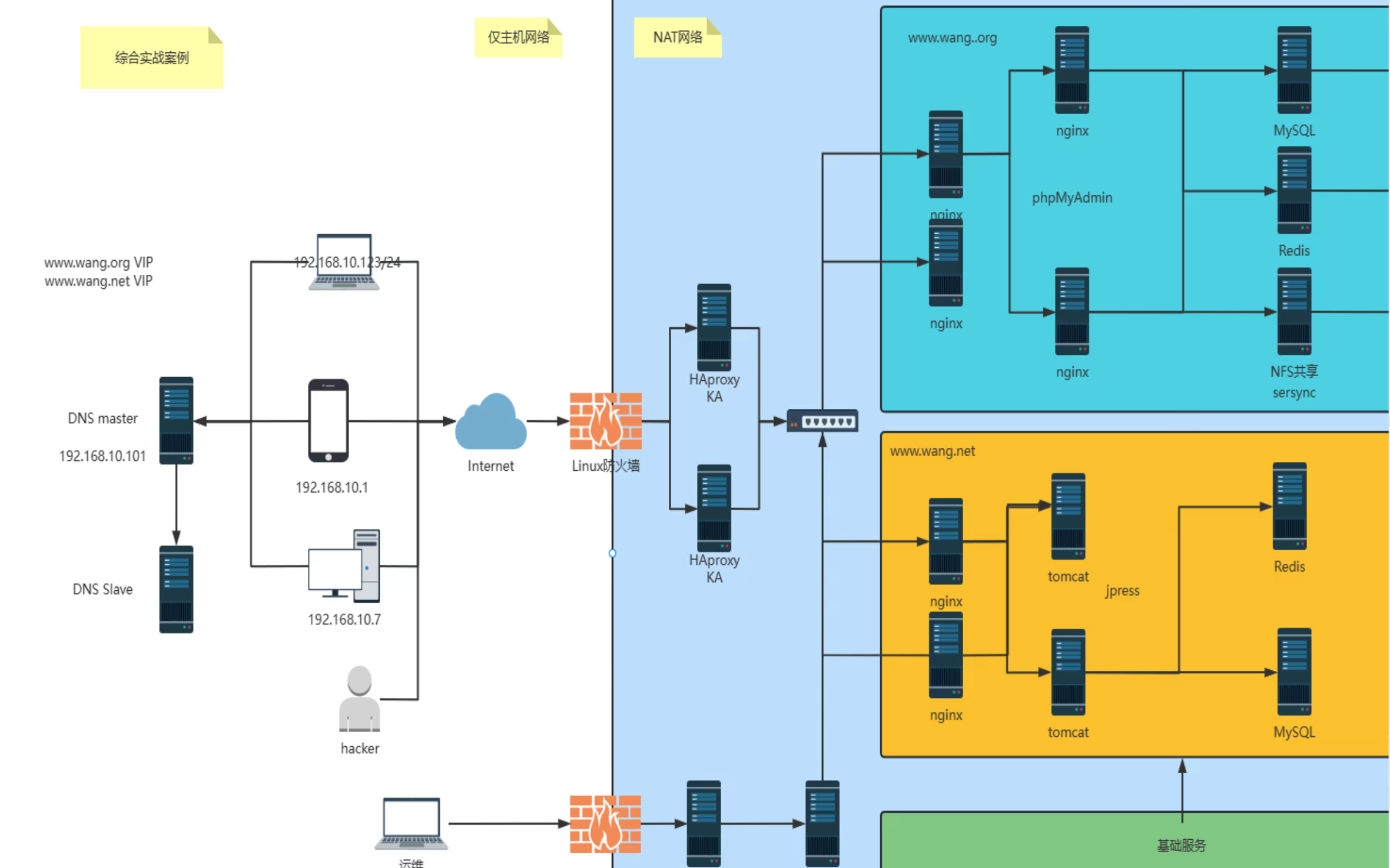

图中HAProxy可以用LVS代替，就是用来做4层转发；图中KA就是keepalive缩写。

右边的nginx 套nginx/tomcat，前面的nginx就是做7层转发，后面的nginx就是web了。

这图就是参考一下

HAProxy简介

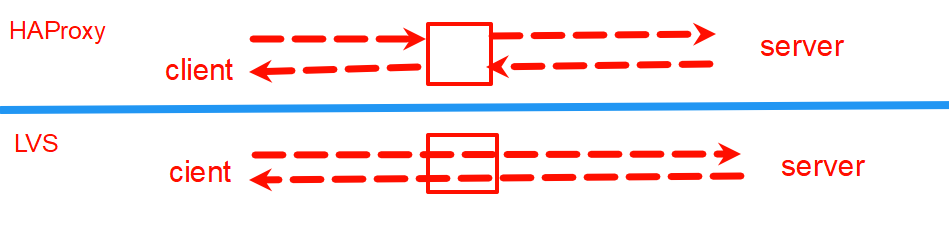

LVS： 4层转发效率最高，因为c---lvs----ser, lvs在中间是不产生两个段tcp的。

HAProxy：4层转发效率虽然比nginx高，但是比lvs低，因为c---HAproxy----ser，HAProxy在中间是拆包后重新与server建立tcp了，前后是两段连接。

image-20240722095457236

也就是说HAPorxy转发的流量，不管是4层还是7层，都是改变了数据包的源IP地址的。所以和nginx一样还要做真实IP的透传。

四层

LVS: Linux Virtual Server

Nginx: 1.9版本之后 通过 stream模块实现

HAProxy：High Availability Proxy mode tcp 不支持udp?

七层

HAProxy 通过 mode http 指令

Nginx 直接写在 http模块

应用场景

四层：Redis mysql rabbitmq memcached等

七层：nginx tomcat apache php 图片、动静分离、api等

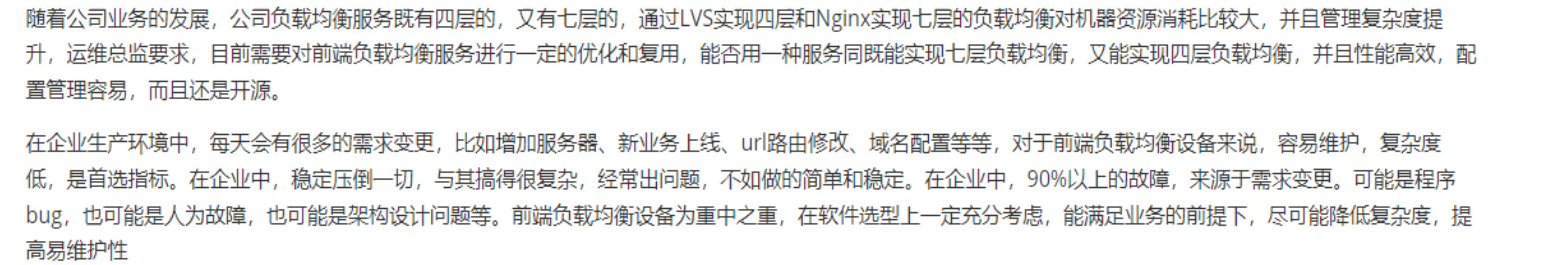

image-20240722105047767

其实就是一个GUI带来的好处。

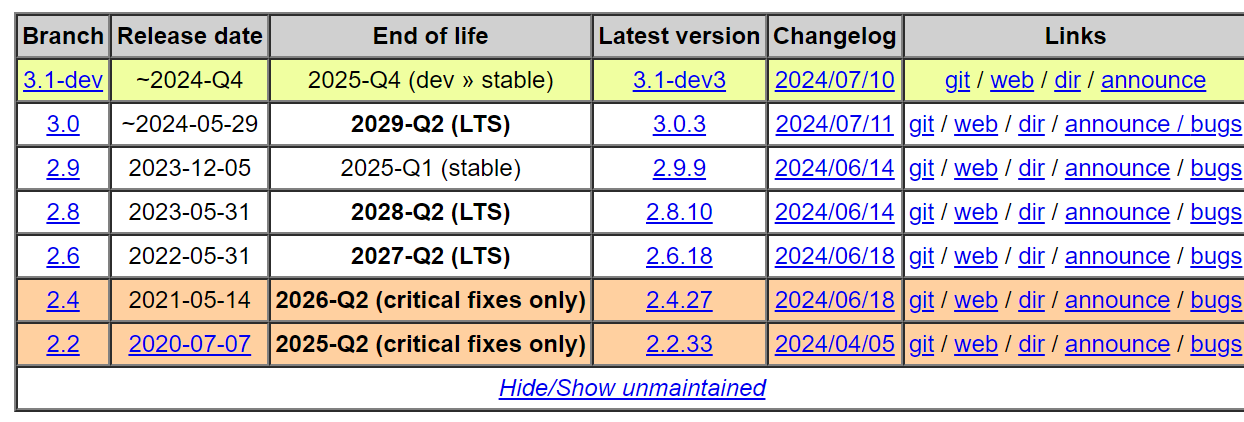

官网

1、免费社区版

https://www.haproxy.org/

image-20240722105910443

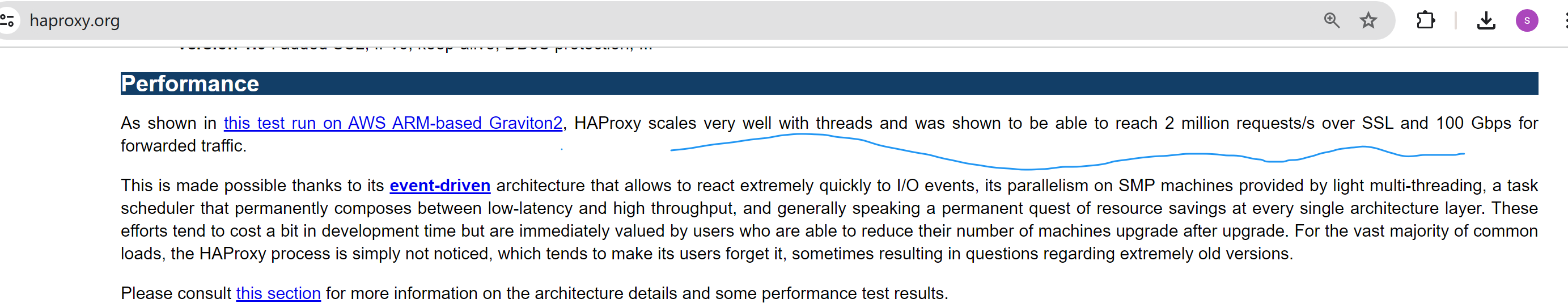

用TLS，stable别用，号称稳定也别用。

image-20240722111329003

2、收费企业版

https://www.haproxy.com

安装HAProxy

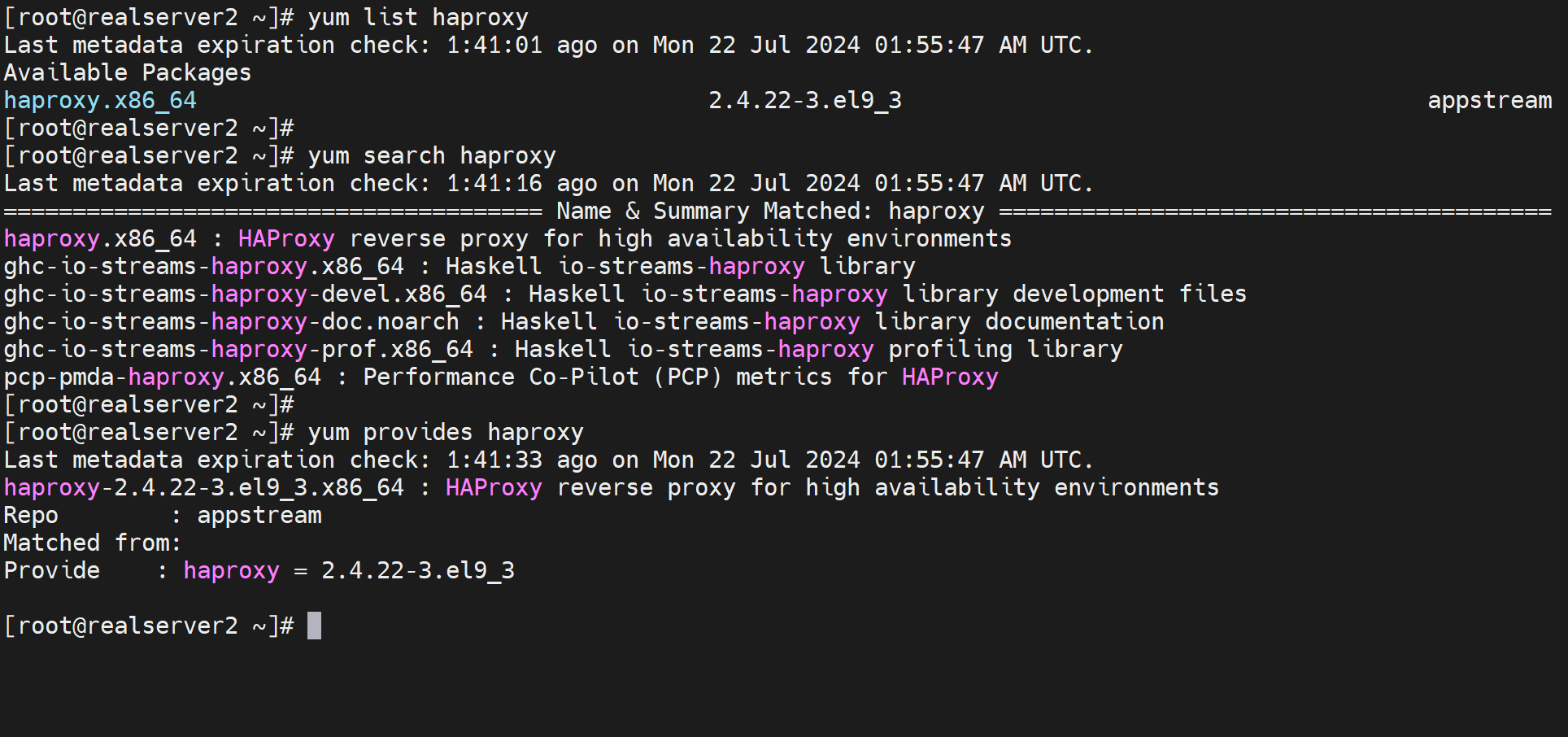

红帽系列 yum直接就可以安装，但是版本较低

image-20240722113736828

容器也可以安装，但是这是做边缘网络转发的，不推荐使用容器，容器本身就是有性能损耗的。

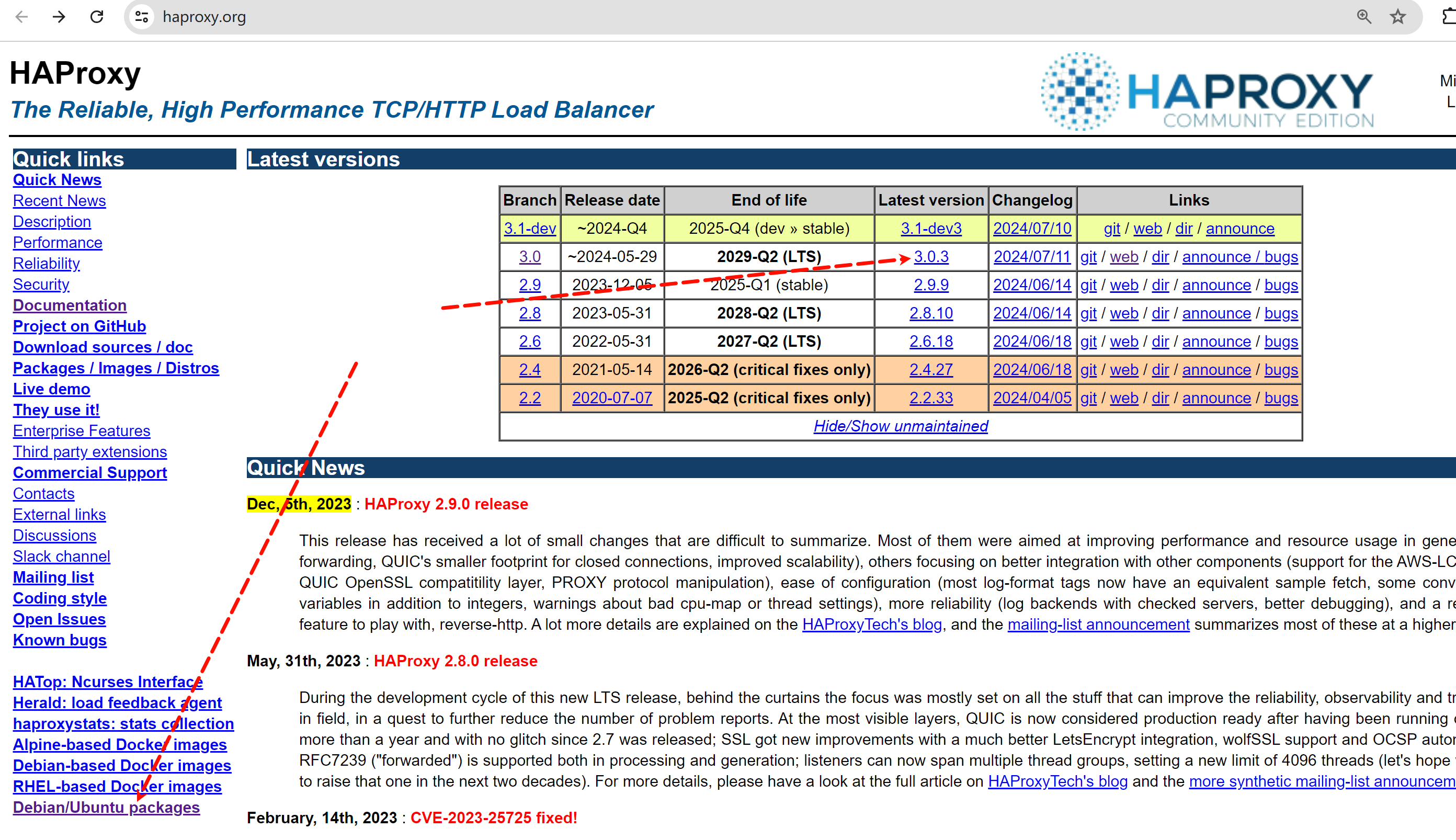

新版本的安装

image-20240722114906752

debian/ubuntu有直接的安装包，其他的要么是容器，要么就是自己编译了

编译安装

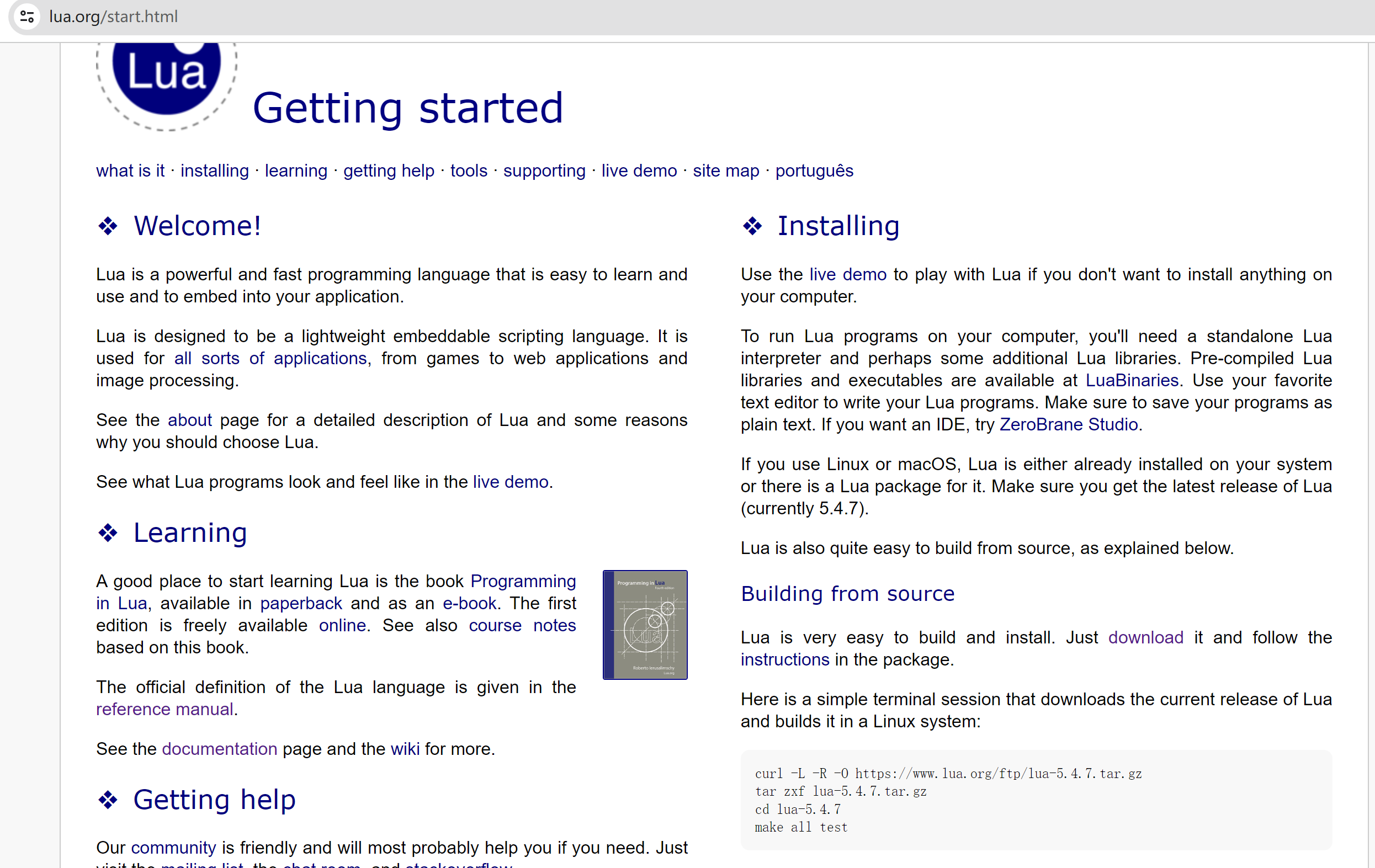

1、前置软件Lua

https://www.lua.org/start.html

image-20240722134710530

lua -v

yum install -y gcc readline-devel


curl -L -R -O https://www.lua.org/ftp/lua-5.4.7.tar.gz
tar zxf lua-5.4.7.tar.gz -C /usr/local/src
cd lua-5.4.7
make all test
make install  # 官网上竟然没有这一条...



# -R就是时间设置为remote-time就是往上文件的时间，而不是当前本地的时间
[root@realserver2 ~]# curl --help all |grep -E '^ .*-R'
 -R, --remote-time   Set the remote file's time on the local output

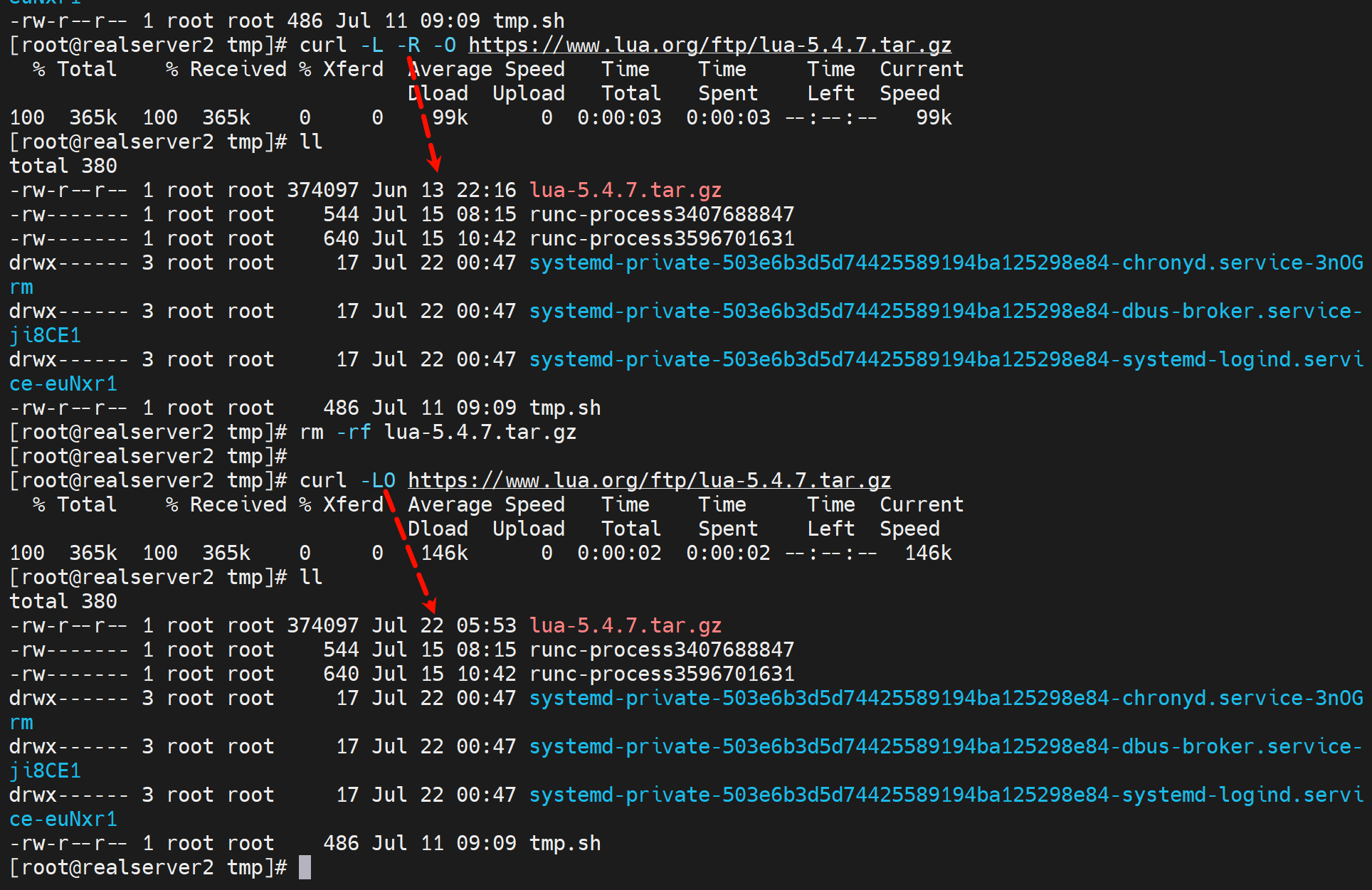

下面就是有R没有R的区别

image-20240722135352027

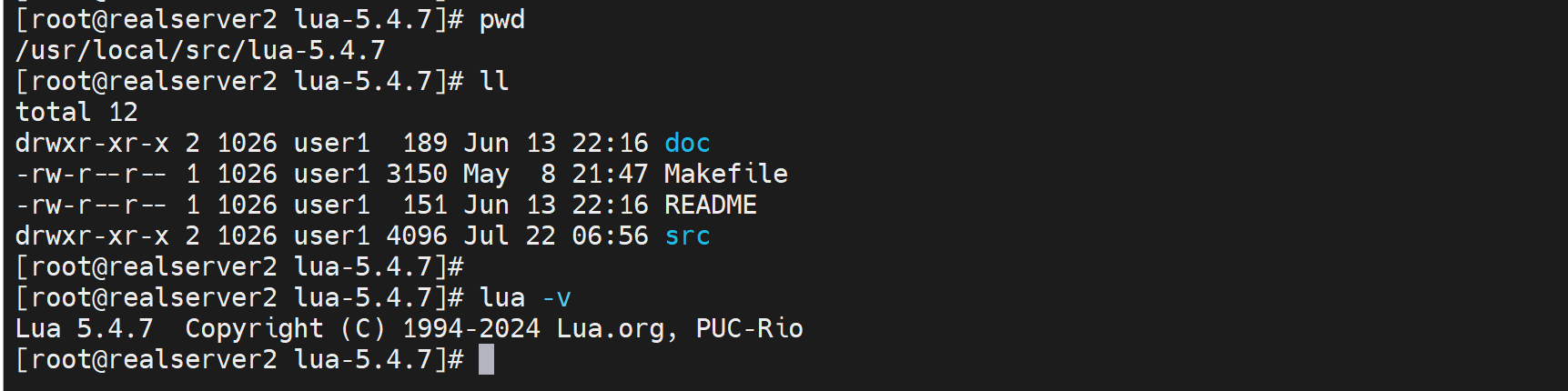

这就安装好了

image-20240722151005154

2、编译安装HAProxy

Rockylinux:

# HAProxy 1.8及1.9版本编译参数：
make ARCH=x86_64 TARGET=linux2628 USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 PREFIX=/usr/local/haproxy



# HAProxy 2.0以上版本编译参数：
yum -y install gcc openssl-devel pcre-devel systemd-devel zlib-devel
curl -LRO http://git.haproxy.org/?p=haproxy-3.0.git
tar xvf haproxy-3.x.x.tar.gz -C /usr/local/src
cd /usr/local/src/haproxy-3.x.x/

# 查看安装方法
ll Makefile
cat READEME
CAT INSTALL

# 参考INSTALL文件进行编译安装
make clean

# 注意如果将来需要被Prometheus监控的话就要加上USE_PROMEX=1
make -j 4 ARCH=X86_64 TARGET=linux-glibc USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_PROMEX=1 USE_LUA=1 LUA_INC=/usr/local/src/lua-5.4.7/src/ LUA_LIB=/usr/local/src/lua-5.4.7/src/

make install PREFIX=/apps/haproxy

ln -s /apps/haproxy/sbin/haproxy /usr/sbin/

tree /apps/haproxy/


# 源码包安装，还需要弄一个services文件，以及起送services的cfg配置文件
vim /usr/lib/systemd/system/haproxy.service
[Unit]
Description=HAProxy Load Balancer
After=syslog.target network.target

# ExecStarPre是与启动，就是启动前的检查，如果不行就不会启动了
# USR2是自定义的信号，haproxy拿来reload了应该
# 这里service文件里加了haproxy.pid文件所以haproxy.cfg配置文件里就不要再指定haproxy.pid了
[Service]
ExecStartPre=/usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -c -q
ExecStart=/usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /var/lib/haproxy/haproxy.pid
ExecReload=/bin/kill -USR2 $MAINPID
LimitNOFILE=100000

[Install]
WantedBy=multi-user.target



-------------------------

# 编写haproxy的配置文件
mkdir /etc/haproxy

vim /etc/haproxy/haproxy.cfg
global
    maxconn 100000
    chroot /apps/haproxy
    stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin
    #uid 99
    #gid 99
    user haproxy
    group haproxy
    daemon
    #nbproc 4
    #cpu-map 1 0
    #cpu-map 2 1
    #cpu-map 3 2
    #cpu-map 4 3
    #pidfile /var/lib/haproxy/haproxy.pid  不用配置，配置反而提示冲突
    log 127.0.0.1 local2 info

defaults
    option http-keep-alive
    option forwardfor
    maxconn 100000
    mode http
    timeout connect 300000ms
    timeout client     300000ms
    timeout server    300000ms

listen stats
    mode http
    bind 0.0.0.0:9999
    stats enable
    log global
    stats uri     /haproxy-status
    stats auth    haadmin:123456


#listen web_port
#    bind 0.0.0.0:80
#    mode http
#    log global
#    server web1 127.0.0.1:8080 check inter 3000 fall 2 rise 5  # 后端服务器的检查

------------------------------------------------
# 准备socket文件目录
# mkdir /var/lib/haproxy  # 下面useradd的时候带上-m就行了，而且用户和用户组还精确到了haproxy，这里就不要敲了

# 创建用户和用户组
useradd -r -s /sbin/nologin haproxy -d /var/haproxy -m  # -d /var/haproxy本来是多此一举，但是-m加上去就很完美了，啊，你说不用-r ，也不用-m，那不行，那样就会自动创建邮箱了。这也算一个固定用法了吧。

# 检查配置文件语法
haproxy -c -f /etc/haproxy/haproxy.cfg

# 加载service文件
systemctl daemon-reload

# 启动
systemctl enable --now haproxy

过程记录

image-20240722155203285

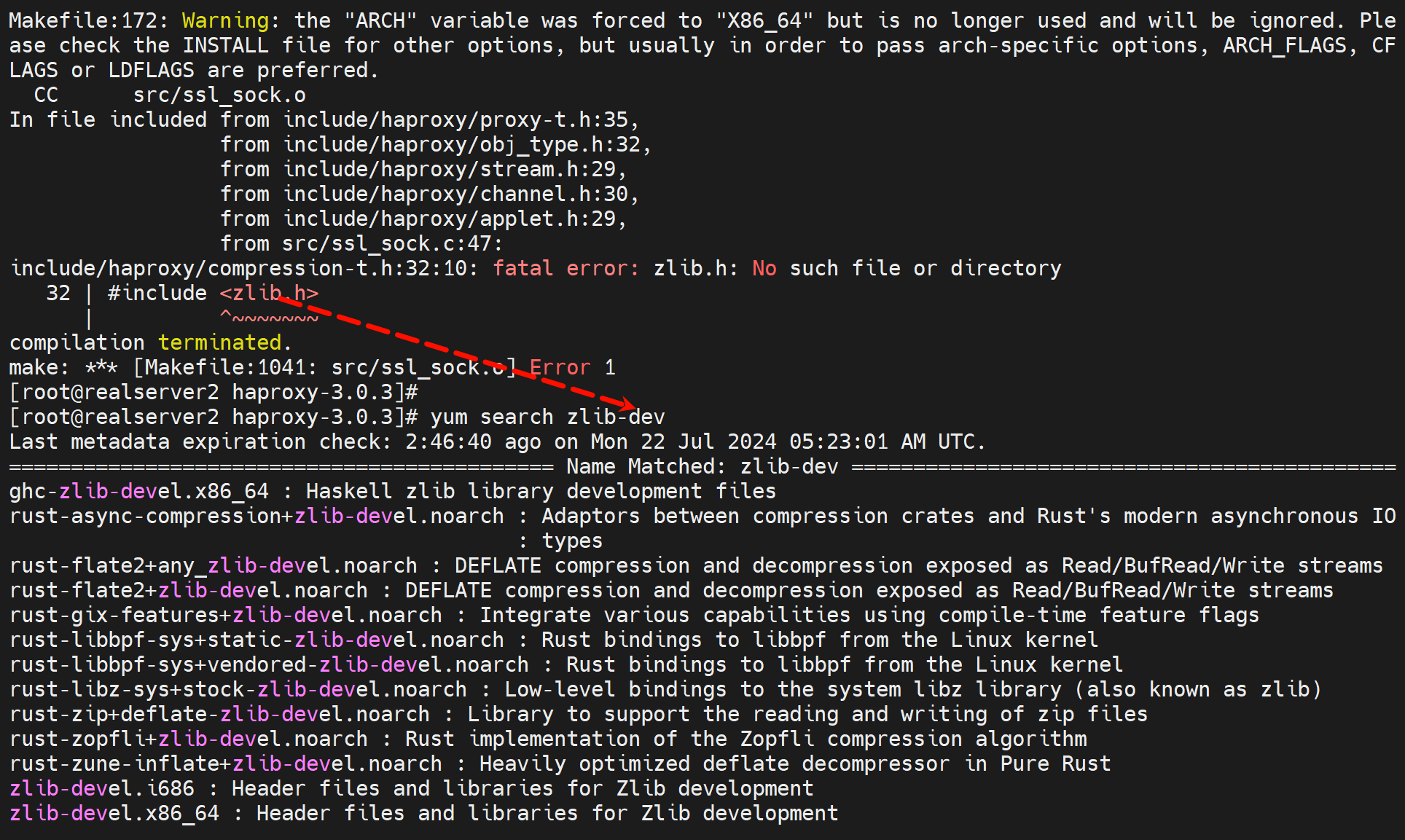

报错处理，make的报错，一般就是要安装xxx-dev

image-20240722161119189

发现并不是dev而是zlib-devel

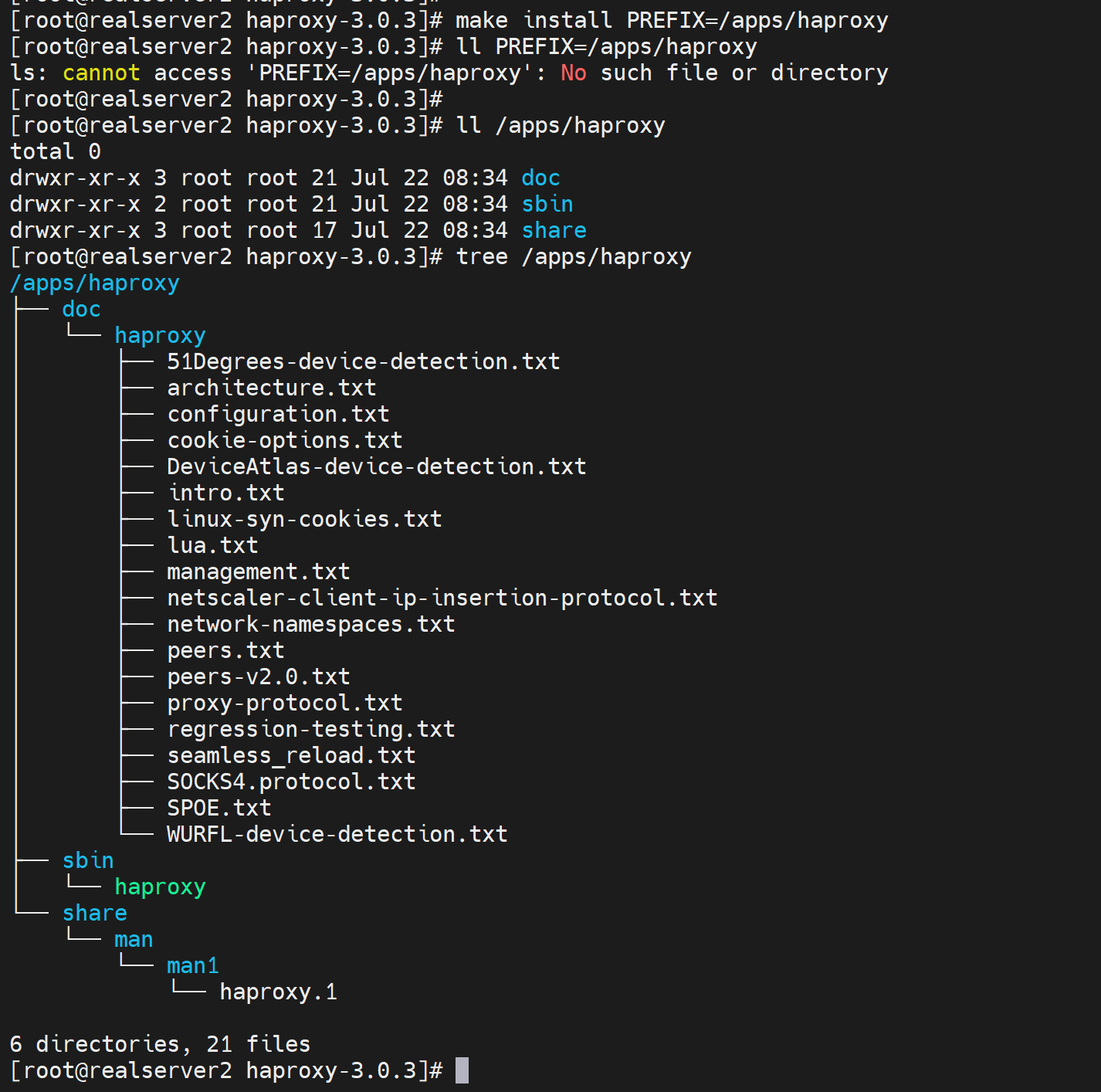

最后安装oK，👇但是没有配置文件的。

image-20240722163511333

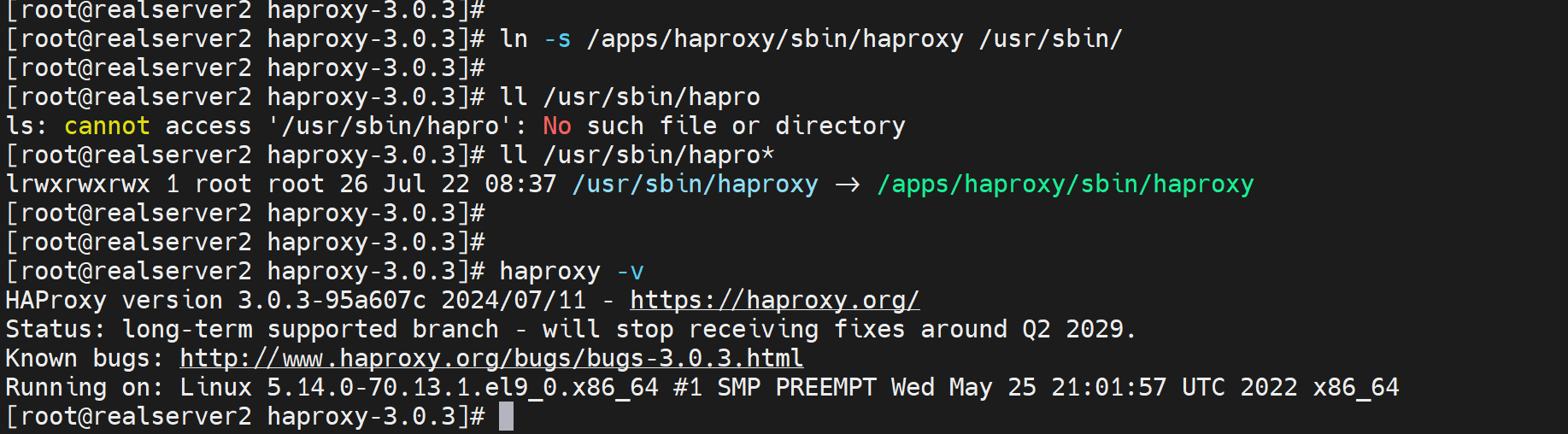

就一个二进制文件，所以写个软连接就行。如果文件夹下很多个二进制，则将这个文件夹的目录加入PATH变量。

PATH变量

image-20240722163755583

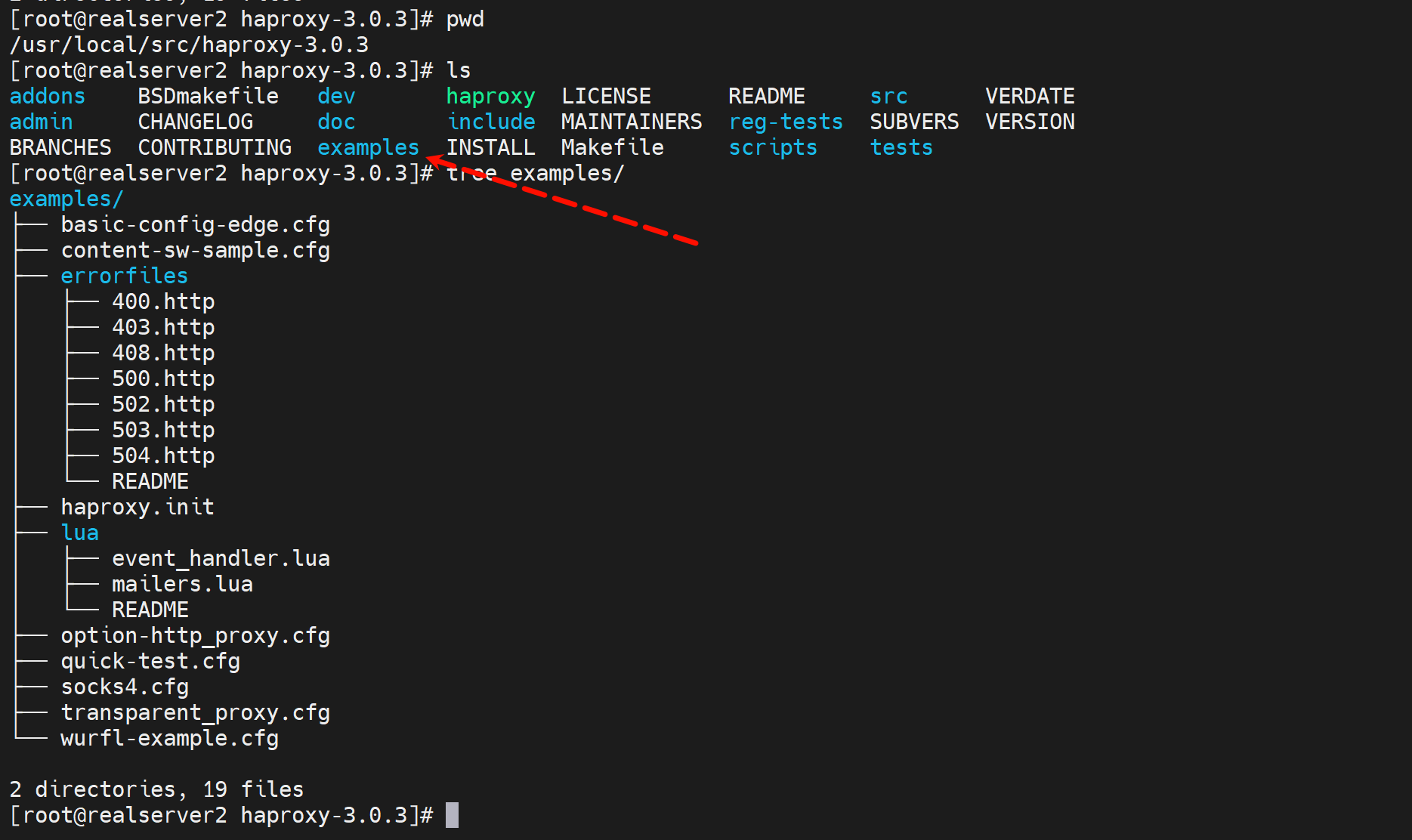

然后配置文件在源码包里的example目录下有案例的

image-20240722170025348

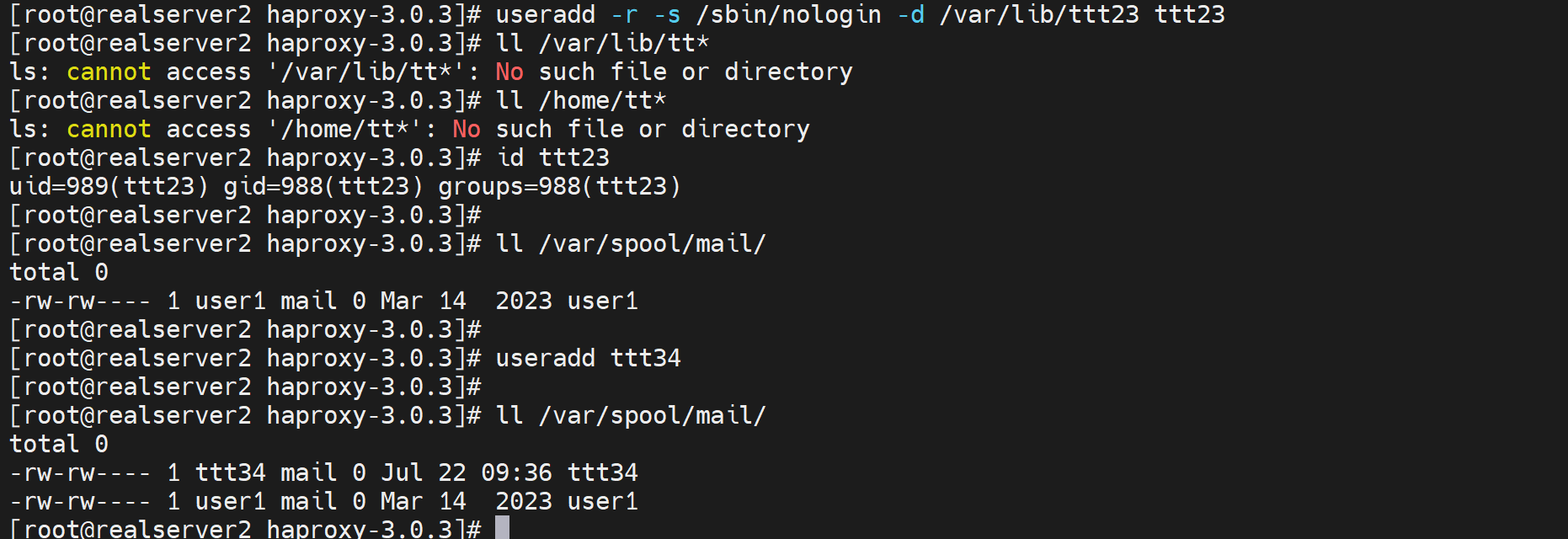

纠错 -r -d就是多此一举？是的，不管是家目录还是mail都不会创建，所以没必要-d👇

image-20240722173729453

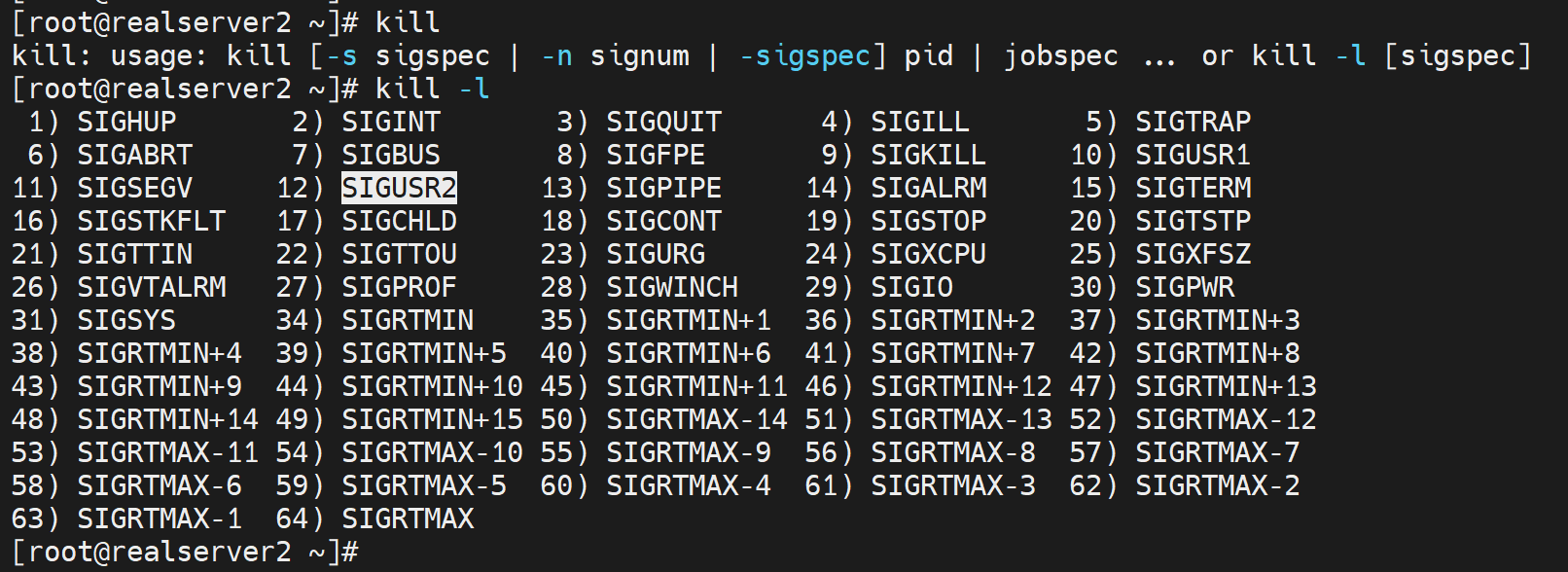

kill USR2是啥

image-20240722181917370

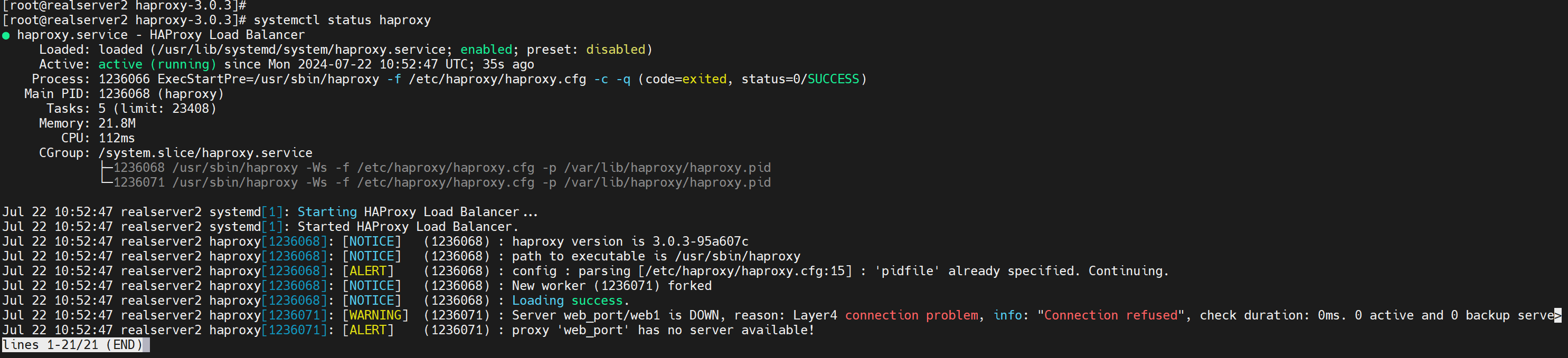

有点小问题好像

image-20240722185347002

注释掉pid文件，已经后端健康检查的那段就行

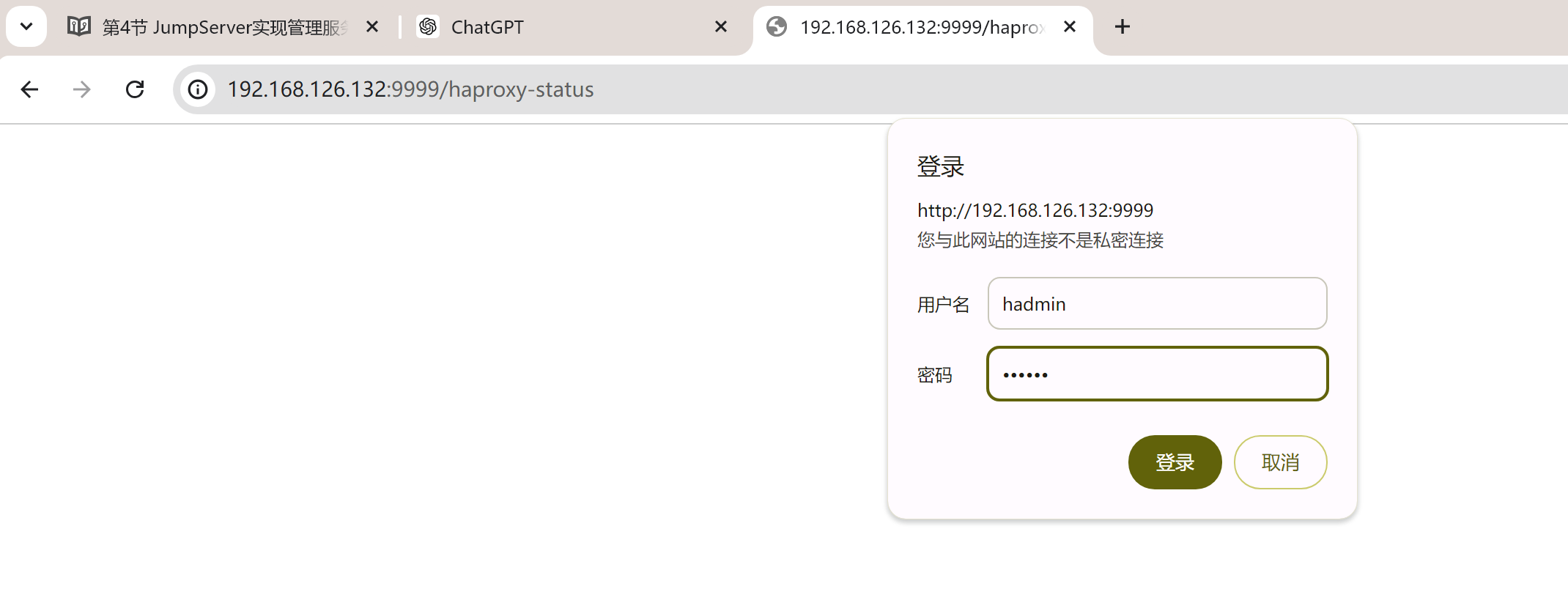

然后打开haproxy的管理界面

image-20240723100209562

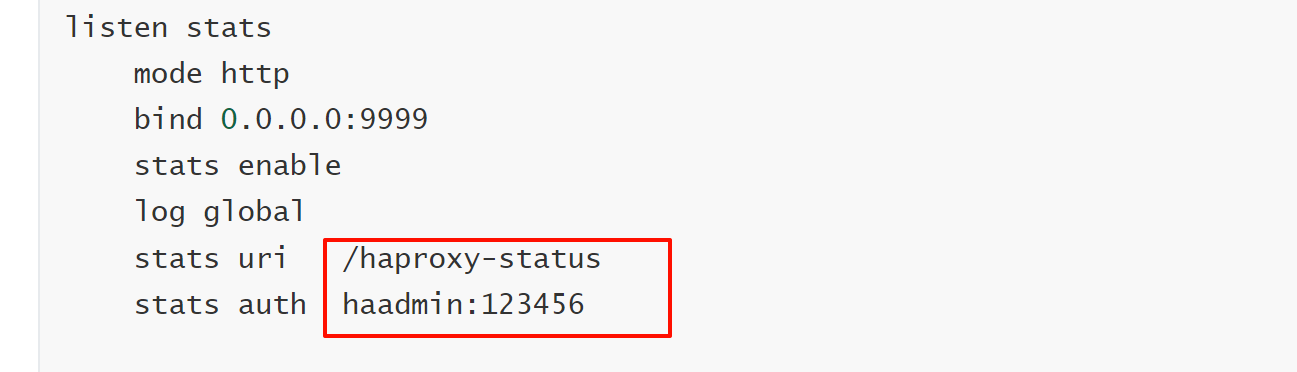

URL哪来的？cfg里配置的👇

image-20240723100241626

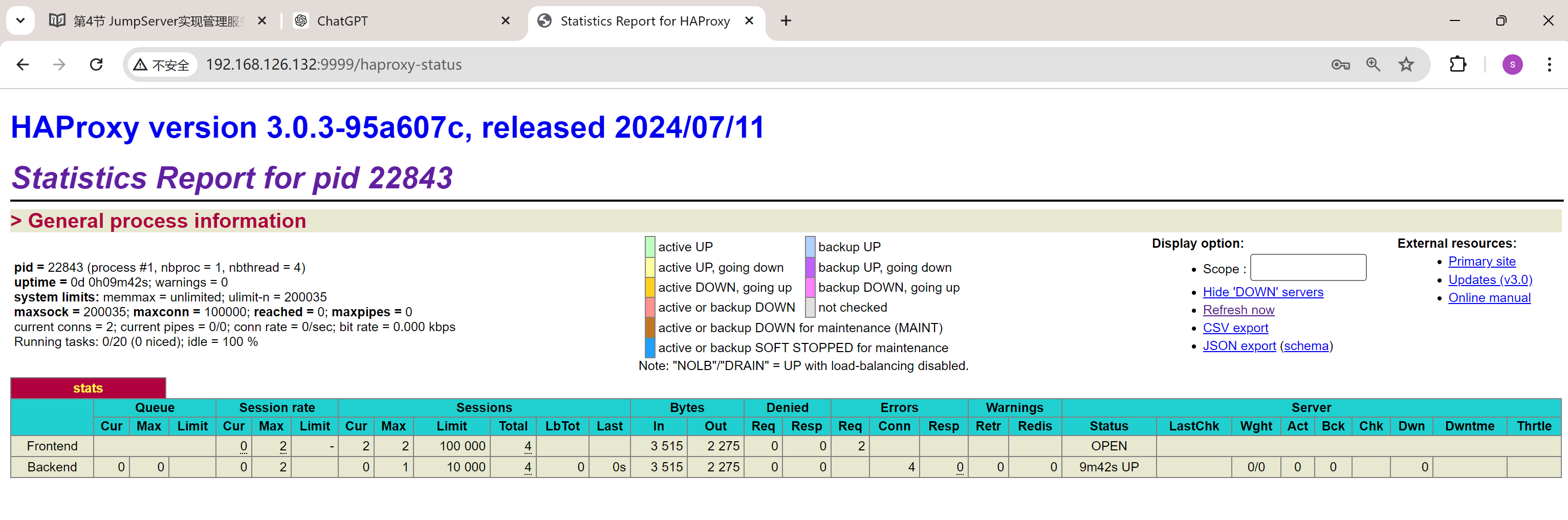

进入网页后：

image-20240723100410118

ubuntu:

# 安装基础命令及编译依赖环境
apt update && apt -y install gcc make libssl-dev libpcre3 libpcre3-dev zlib1g-dev libreadline-dev libsystemd-dev

# 安装Lua方法1：包安装Lua
apt update && apt -y install liblua5.x-dev

# 安装Lua方法2：编译安装Lua
cd /usr/local/src
wget https://www.lua.org/ftp/lua-5.4.7.tar.gz
tar zxf lua-5.4.7.tar.gz -C /usr/local/src
cd lua-5.4.7
make all test
make install  # 官网上竟然没有这一条...


# 或安装系统自带的Lua
#👇 https://haproxy.debian.net/#distribution=Ubuntu&release=jammy&version=3.0
apt update
# apt-get install --no-install-recommends software-properties-common
# add-apt-repository ppa:vbernat/haproxy-3.0
# apt-get install haproxy=3.0.\*


# HAProxy 1.8及1.9版本编译参数：
make ARCH=x86_64 TARGET=linux2628 USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 PREFIX=/usr/local/haproxy



# HAProxy 2.0以上版本编译参数：
yum -y intall gcc openssl-devel pcre-devel systemd-devel
tar xvf haproxy-3.x.x.tar.gz -C /usr/local/src
cd /usr/local/src/haproxy-3.x.x/

# 查看安装方法
ll Makefile
cat READEME
CAT INSTALL

# 参考INSTALL文件进行编译安装
make clean

make -j 4 ARCH=X86_64 TARGET=linux-glibc USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_PROMEX=1 USE_LUA=1 LUA_INC=/usr/local/src/lua-5.4.7/src/ LUA_LIB=/usr/local/src/lua-5.4.7/src/

make install PREFIX=/apps/haproxy

ln -s /apps/haproxy/sbin/haproxy /usr/sbin/

tree /apps/haproxy/

#!/bin/bash


#只支持离线下载源码安装，不支持在线下载安装

HAPROXY_VERSION=3.0.3

HAPROXY_INSTALL_DIR=/apps/haproxy

STATS_AUTH_USER=admin
STATS_AUTH_PASSWORD=123456

HAPROXY_FILE=haproxy-${HAPROXY_VERSION}.tar.gz

LUA_VERSION=5.4.7
LUA_FILE=lua-${LUA_VERSION}.tar.gz


SRC_DIR=/usr/local/src
CWD=`pwd`
CPUS=`lscpu |awk '/^CPU\(s\)/{print $2}'`
LOCAL_IP=$(hostname -I|awk '{print $1}')



VIP=192.168.126.100
MASTER1=192.168.126.132
MASTER2=192.168.126.133
MASTER3=192.168.126.134

. /etc/os-release

color () {
    RES_COL=60
    MOVE_TO_COL="echo -en \\033[${RES_COL}G"
    SETCOLOR_SUCCESS="echo -en \\033[1;32m"
    SETCOLOR_FAILURE="echo -en \\033[1;31m"
    SETCOLOR_WARNING="echo -en \\033[1;33m"
    SETCOLOR_NORMAL="echo -en \E[0m"
    echo -n "$1" && $MOVE_TO_COL
    echo -n "["
    if [ $2 = "success" -o $2 = "0" ] ;then
        ${SETCOLOR_SUCCESS}
        echo -n $"  OK  "
    elif [ $2 = "failure" -o $2 = "1"  ] ;then
        ${SETCOLOR_FAILURE}
        echo -n $"FAILED"
    else
        ${SETCOLOR_WARNING}
        echo -n $"WARNING"
    fi
    ${SETCOLOR_NORMAL}
    echo -n "]"
    echo
}


check_lua_file (){
    if [ ! -e ${LUA_FILE} ];then
        color "缺少${LUA_FILE}文件!" 1
        curl -L -R -O https://www.lua.org/ftp/lua-${LUA_VERSION}.tar.gz
        color "${LUA_FILE}文件已下载" 0
    else
        color "相关文件已准备!" 0
    fi
}

check_haproxy_file (){
    if [ ! -e ${HAPROXY_FILE} ];then
        color "缺少${HAPROXY_FILE}文件!" 1
        exit
    else
        color "相关文件已准备!" 0
    fi
}


install_packs () {
    if [ $ID = "centos" -o $ID = "rocky" ];then
        yum -y install gcc make gcc-c++ glibc glibc-devel pcre pcre-devel openssl openssl-devel systemd-devel ncurses-devel libevent-devel readline-devel

    elif [ $ID = "ubuntu" ];then
        apt update
        apt -y install gcc make openssl libssl-dev libpcre3 libpcre3-dev zlib1g-dev  libreadline-dev libsystemd-dev liblua5.3-dev lua-devel
    else
        color "不支持此操作系统!" 1
    fi
    [ $? -eq 0 ] ||  { color '安装软件包失败,退出!' 1; exit; }
}

install_lua () {
    cd ${CWD}
    check_lua_file
    tar xf ${LUA_FILE} -C ${SRC_DIR}
    LUA_DIR=${LUA_FILE%.tar*}
    cd ${SRC_DIR}/${LUA_DIR}
    make all test
    make install
}

install_haproxy(){
    check_haproxy_file
    cd ${CWD}
    tar xf ${HAPROXY_FILE} -C ${SRC_DIR}
    HAPROXY_DIR=${HAPROXY_FILE%.tar*}
    cd ${SRC_DIR}/${HAPROXY_DIR}
    if [[ ${VERSION_ID} =~ ^(7|8) ]] ;then
        install_lua
        cd ${SRC_DIR}/${HAPROXY_DIR}
        make -j ${CPUS} ARCH=x86_64 TARGET=linux-glibc  USE_PROMEX=1 USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 USE_LUA=1 LUA_INC=${SRC_DIR}/${LUA_DIR}/src/ LUA_LIB=${SRC_DIR}/${LUA_DIR}/src/ PREFIX=${HAPROXY_INSTALL_DIR}
    else
        install_lua
        cd ${SRC_DIR}/${HAPROXY_DIR}
        color "HAPROXY编译安装开始..." 0
        make -j ${CPUS} ARCH=x86_64 TARGET=linux-glibc  USE_PROMEX=1 USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 USE_LUA=1
    fi
    # mkdir -p ${HAPROXY_INSTALL_DIR}
    make install PREFIX=${HAPROXY_INSTALL_DIR}
    [ $? -eq 0 ] && color "HAPROXY编译安装成功" 0 ||  { color "HAPROXY编译安装失败,退出!" 1;exit; }
    [ -L /usr/sbin/haproxy ] || ln -s ${HAPROXY_INSTALL_DIR}/sbin/haproxy /usr/sbin/
    [ -d /etc/haproxy ] || mkdir /etc/haproxy
    #[ -d /var/lib/haproxy/ ] || mkdir -p /var/lib/haproxy/
    cat > /etc/haproxy/haproxy.cfg <<-EOF
global
maxconn 100000
stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin
uid 99
gid 99
daemon

#pidfile /var/lib/haproxy/haproxy.pid
log 127.0.0.1 local2 info

defaults
option http-keep-alive
option forwardfor
maxconn 100000
mode http
timeout connect 300000ms
timeout client 300000ms
timeout server 300000ms

listen stats
    mode http
    bind 0.0.0.0:9999
    stats enable
    log global
    stats uri /haproxy-status
    stats auth ${STATS_AUTH_USER}:${STATS_AUTH_PASSWORD}

#listen kubernetes-6443
#    bind ${VIP}:6443
#    mode tcp
#    log global
#    server ${MASTER1} ${MASTER1}:6443 check inter 3000 fall 2 rise 5
#    server ${MASTER2} ${MASTER2}:6443 check inter 3000 fall 2 rise 5
#    server ${MASTER3} ${MASTER2}:6443 check inter 3000 fall 2 rise 5

EOF

    groupadd -g 99 haproxy
    useradd -u 99 -g haproxy -d /var/lib/haproxy -m -r -s /sbin/nologin haproxy
}

start_haproxy () {
    cat > /lib/systemd/system/haproxy.service <<-EOF
[Unit]
Description=HAProxy Load Balancer
After=syslog.target network.target

[Service]
ExecStartPre=/usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -c -q
ExecStart=/usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /var/lib/haproxy/haproxy.pid
ExecReload=/bin/kill -USR2 \$MAINPID

[Install]
WantedBy=multi-user.target
EOF
    systemctl daemon-reload
    systemctl enable --now haproxy
    systemctl is-active haproxy &> /dev/null && color 'HAPROXY安装完成!' 0 ||  { color 'HAPROXY 启动失败,退出!' 1; exit; }
    echo "-------------------------------------------------------------------"
    echo -e "请访问链接: \E[32;1mhttp://${LOCAL_IP}:9999/haproxy-status\E[0m"
    echo -e "用户和密码: \E[32;1m${STATS_AUTH_USER}/${STATS_AUTH_PASSWORD}\E[0m"
}


install_packs

install_haproxy

start_haproxy

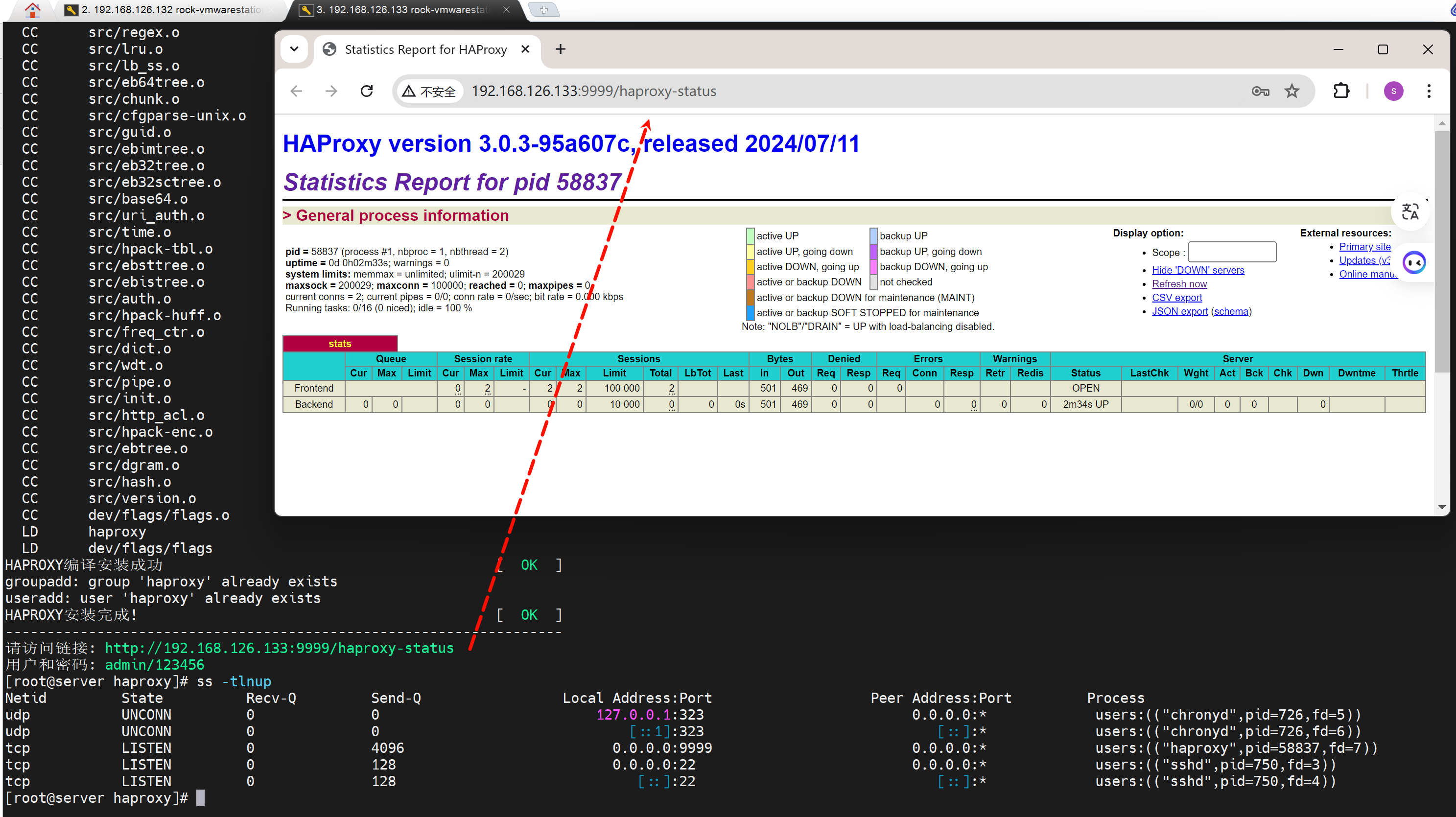

以上脚本已调整，并检查ok

image-20240723121212620

工作案例-CMD脚本-CDN地址观察

检查CDN的IP是否稳定下来了，就是不再出现有问题的那个IP

1、站点A，ping测丢包严重，发现43打头的哪个ip地址

2、发现是cdn地址，

3、dig xx.xx.xx +short

4、ipconfig /flushdns 刷新

5、再次dig xx.xx.xx +short 后发现没有43开头的那个ip地址了

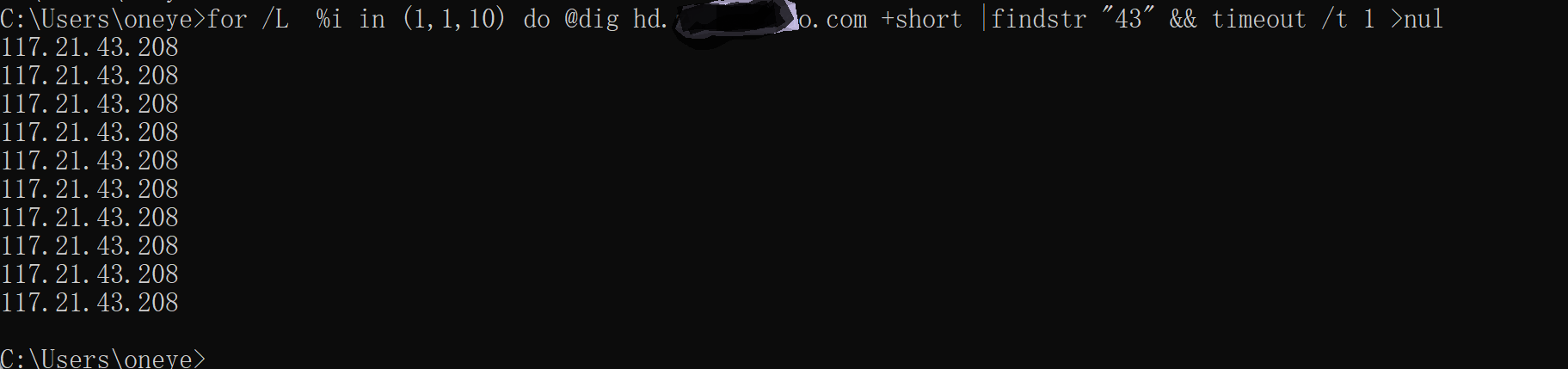

6、使用cmd循环测试下，确实没有43.开头的那个ping丢包验证的IP了。

image-20240723113435599

for /L  %i in (1,1,10) do @dig hd.zxxxxxx.com +short |findstr "43" && timeout /t 1 >nul

工作案例-jumpserver使用注意

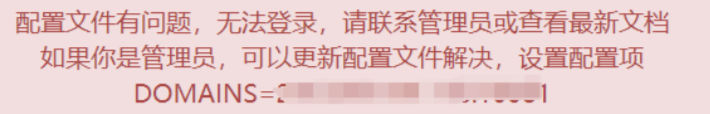

我是直接把jumpserver挂外网的，直接访问是jumpserver做了安全限制，报错如下

image-20240723174150447

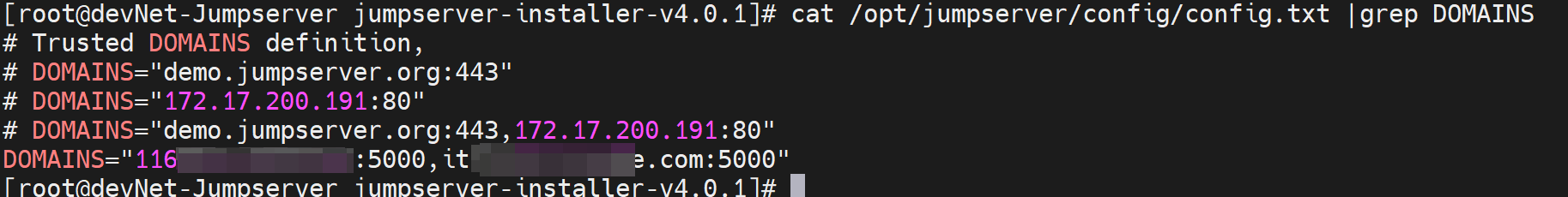

处理方法如下

image-20240723174321261

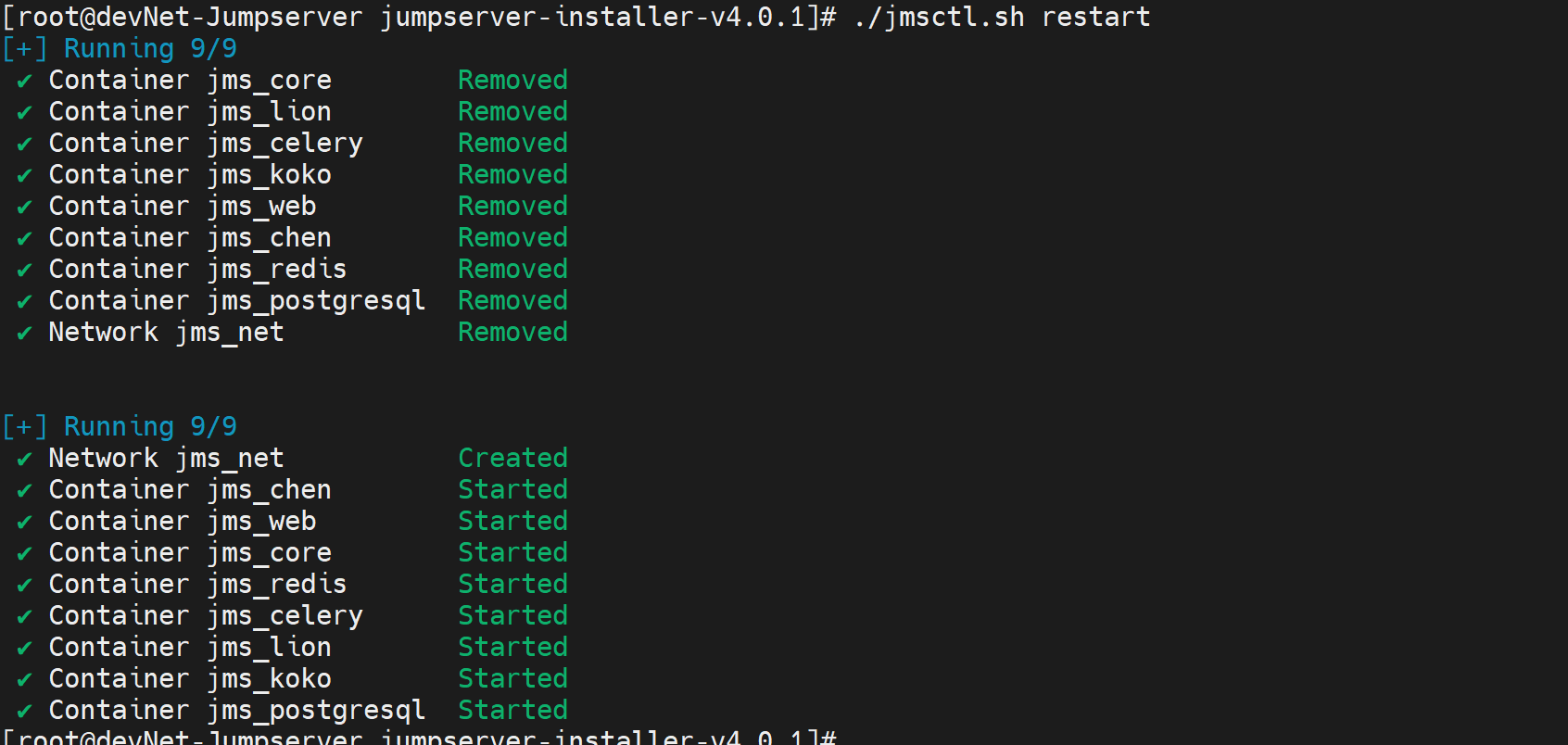

再重启就行了

image-20240723174341437
